采用標準

產品設計制造標準：API6D GB12224、ASME B16.34
結構長度標準：ASME B16.10
法蘭尺寸標準：ASME B16.5
焊接端標準：ASME B16.25
防火設計標準：API607、API6FA
檢驗和試驗標準：API598、API6D


結構特點

本閥采用上裝式結構，球體是由兩個半球組合而成，兩個球瓣的組合支出下端設有一根支軸，兩個球瓣包繞著支軸撐開，合攏靈活自如，即使在帶有顆粒或易結焦的介質狀況下也不影響其撐和活動。
閥桿支架上設有"Z"型螺旋槽。閥桿中部裝有銷軸，銷軸兩端各有一只滾輪置在螺旋槽內，閥桿的上移下沿及旋轉運動的軌跡由螺旋槽來定位。
閥桿下端呈楔狀椎體與球體上端結合，通過定位器相連一起。當閥桿下沿時楔體撐開組合球，當閥桿上移時候，定位器將組合球自然合攏，故稱開降式結構。

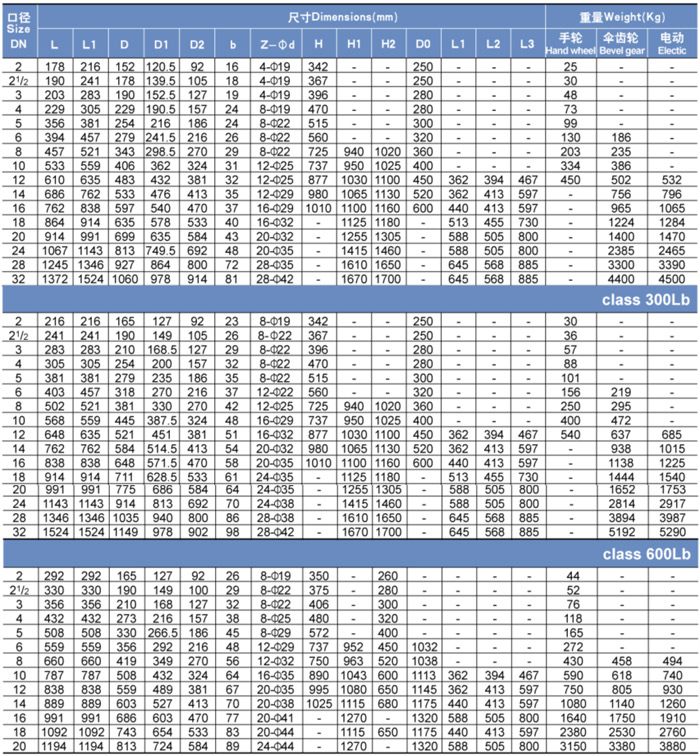

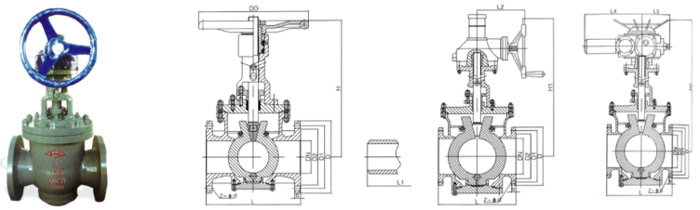

外形尺寸與連接尺寸 Class 150LB
